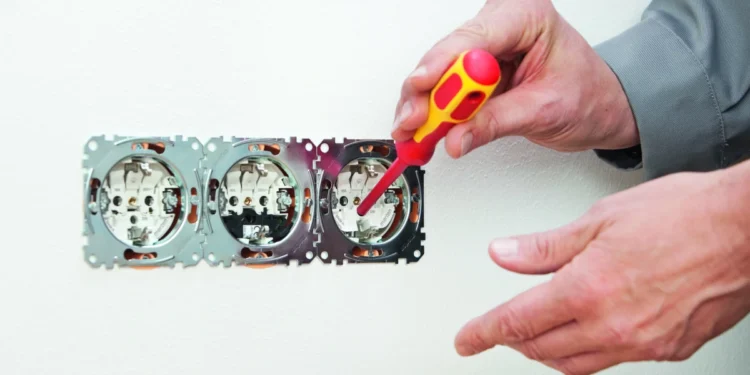

Das QuickFlex-Sockelsystem von Merten by Schneider Electric ermöglicht eine einfache, schnelle Montage von Steckdosen und Schaltern.
Mit dem Sockelsystem Quickflex bietet Merten by Schneider Electric ein Montagesystem, mit dem sich Unterputzeinsätze mit einer Zeitersparnis von bis zu 25 % gegenüber herkömmlichen Systemen montieren lassen. Die Installation erfolgt in nur drei einfachen Schritten: Anschließen, ausrichten und befestigen. Zusatzfunktionen wie LED-Beleuchtungs- und Überspannungsschutzmodule ergänzen zusätzlich das Sortiment.
Das Sockelsystem im Detail
Ein Schaltbild auf der Rückseite des Schaltersockels zeigt die korrekte Verdrahtung. Steckklemmen mit trichterförmigen Leitungseinführungen, Anschlüsse mit einem 35°-Winkel sowie leicht bedienbare Lösehebel erleichtern die Verdrahtung zusätzlich. Ebenso trägt die geringe Bautiefe der Steckdosensockel von 28 mm zu einer schnellen und komfortablen Installation bei.
Der robuste 1 mm Stahlring der QuickFlex-Einsätze in Kombination mit der bewährten Merten-Verzahnung sorgt für eine schnelle Montage der Schalter- und Steckdoseneinsätze, auch bei unebenen Wänden. Durch die hochglanzverzinkte Oberfläche sind die Ausrichtungsmarkierungen gut sichtbar. Diese geben eine klare Orientierung beim Ausrichten von Mehrfachkombinationen.
Auch die Befestigung der QuickFlex-Einsätze ist mit wenigen Handgriffen erledigt. Dank der Schnellgewindeschrauben fahren die Befestigungskrallen mit nur drei kurzen Umdrehungen des Schraubendrehers vollständig aus und fixieren Steckdosen und Schalter sicher in der Dose.
Vor der Montage sind die Befestigungskrallen vollständig im Gehäuse versenkt, sodass sie sich beim Einbau nicht verhaken können und die Verletzungsgefahr minimiert wird. Durch Rückstellfedern lassen sich die Krallen bei der Demontage leicht lösen und wieder vollständig versenken.
Prüfen und intelligent nachrüsten
Auch bei der Prüfung bereits verbauter Einsätze erleichtert QuickFlex die Arbeit. Sämtliche Funktionen können im eingebauten Zustand von vorne getestet werden, ohne dass der Schaltersockel demontiert werden muss. Ebenso ist eine Erweiterung und Nachrüstung der Einsätze mit LED-Beleuchtungsmodulen – etwa als Kontroll- oder Orientierungslicht – oder Überspannungsschutzmodule ohne Demontage des Einsatzes möglich. Dazu muss lediglich die Abdeckung vom Sockel entfernt und das gewünschte Modul eingesteckt werden.
