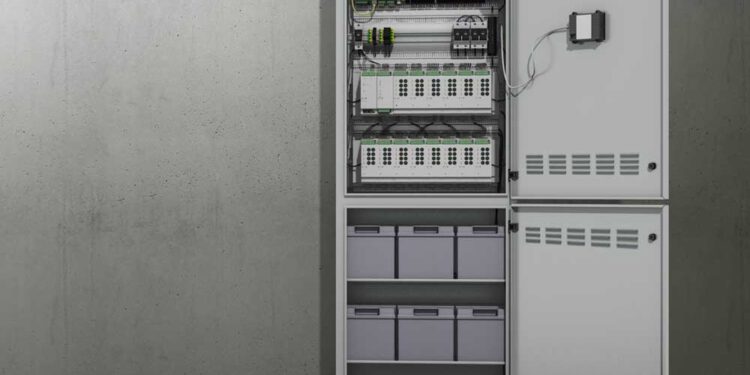

Mit DualGuard-S präsentiert Eaton ein neues Zentralbatteriesystem mit intuitiv bedienbarem TFT-Touch-Display und geprüften Informationsschnittstellen für Sicherheitsbeleuchtungsanlagen in Kombination mit adaptiver Fluchtweglenkung. Gleichzeitig damit stellt man mit VisionGuard auch eine neue Visualisierungs-Software mit webbasierter Client-Server-Architektur vor.
Das Zentralbatteriesystem versorgt Sicherheits- und Rettungszeichenleuchten mit Energie – auch bei einem Netzausfall (230V AC/220 V DC). Die automatisierte Funktionsüberwachung von jeder einzelnen Leuchte, den Bus-Phasenwächtern, Batteriesträngen, einzelnen Batterieblöcken sowie der Isolationstesteinrichtung mit individueller graphischer Zustands- und Ortsangabe als Klartext mit Prüfbucheinträgen garantieren eine effiziente Instandhaltung und erhöhen die Verfügbarkeit des kompletten Systems. Der Mischbetrieb unterschiedlicher Schaltungsarten innerhalb eines Stromkreises von Sicherheitsleuchten sowie statischen oder dynamischen Rettungszeichenleuchten verringert die Installationsaufwände.
Höchste Sicherheitsstandards
Eaton bietet eine Zertifizierung von akkreditierten, unabhängigen Prüfstellen für alle Notlichtprodukte, die bei Notlichtplanungen mit Zentralbatteriesystemen zum Einsatz kommen, und die über die CE-Konformitätserklärungen hinausgeht. Dazu gehören: Sicherheits- und Rettungszeichenleuchten, Einbaumodule in Leuchten, Busphasenwächter und Batterieüberwachungstechniken sowie weitere Systemkomponenten.
Es findet eine Prüfung der Schutzklassen und Umweltverträglichkeit statt, neben Tests auf Einhaltung der EMV-Anforderungen. Weitere aktuelle und zukünftige normative Anforderungen werden ebenfalls berücksichtigt. Es kann auch ein Nachweis des Funktionserhalts vorgelegt werden. Die Drittstellenzertifizierungen entsprechen den höchsten nationalen und internationalen Standards.
Einfache Bedienbarkeit und Überwachung
Das TFT-Touch-Display in 4,3-Zoll- oder 7-Zoll-Ausführung mit 512 MB Ram und 4 GB Flash Speicher überwacht und steuert in Kombination mit einem separaten Steuermodul (ACU-DG-S) innerhalb des Schrankes die Zentralbatterieanlage. Es liefert alle wichtigen Informationen, ohne dass der Verteiler geöffnet werden muss. Automatisch werden alle Funktionen der angeschlossenen Geräte und Notleuchten überprüft und gemeldet, wenn Fehler auftreten. Eine integrierte Suchfunktion erkennt automatisch alle bei der Installation adressierten systemgebundenen Leuchten.
Der serienmäßig integrierte Webserver ermöglicht eine standortunabhängige Statusmeldung sowie die Konfiguration der DualGuard-S über jeden Webbrowser. Programmierbarer Benutzerzugriff mit Passwort und Administratorrechten hilft, ungewünschten Zugriff zu vermeiden. Das System lässt sich in verschiedenen Sprachen einstellen und ermöglicht die Übersicht über jede einzelne Leuchte direkt am Display. Die automatische DC Isolationsfehlersuche erkennt Isolationsfehler in Stromkreisen der Sicherheitsbeleuchtung.
Technische Spezifikationen:
- Der serienmäßige Webserver ermöglicht eine standortunabhängige Statusmeldung sowie die Konfiguration der DualGuard-S über jeden Webbrowser.
- Automatisierte Funktionsüberwachungen von jeder einzelnen Leuchte, den
Bus-Phasenwächtern, Batteriesträngen, einzelnen Batterieblöcken sowie der Isolationstesteinrichtung mit individueller graphischer Zustands- und Ortsangabe als Klartext mit Prüfbucheinträgen garantieren eine effiziente Instandhaltung und erhöhen die Verfügbarkeit des kompletten Systems.
- Mischbetrieb unterschiedlicher Schaltungsarten innerhalb eines Stromkreises von Sicherheitsleuchten sowie Rettungszeichenleuchten verringert die Installationsaufwände.
- Eine Datenvernetzung der Verteiler ermöglicht eine übergreifende Übertragung von Schaltaktionen und Spannungsüberwachungen bei verringerten Planungsaufwänden.
- Zertifiziert durch ein unabhängiges Prüflabor nach EN 50171 unter Einhaltung der EMV-Prüfnorm als Gesamtsystem.
„Sicherheitsbeleuchtung ist wie kaum eine andere Technologie in fast allen Gebäuden vorhanden, ob Rettungswegzeichenleuchten oder Sicherheitsleuchten zur Ausleuchtung von Rettungswegen und Bereichen mit besonderer Gefährdung“, sagt Siegfried Lackner, Vertriebsleiter Gebäudemanagement, Eaton Österreich. „Die Herausforderung für moderne Sicherheitsbeleuchtungssystem ist hierbei, alle Funktionen einer Notlichtanlage sicher zu vernetzen, um projektspezifische Anforderungen geräteübergreifend zu verarbeiten. Dank unserer neuen Datenvernetzung der DualGuard-S Plattform sind wir hier sehr gut aufgestellt.“
VisionGuard: Neue Visualisierungs-Software für Notbeleuchtung
Gleichzeitig startet Eaton auch seine neuentwickelte Software VisionGuard. VisionGuard basiert auf der bisherigen CGVision Visualisierungssoftware und ist in einer modernen Client-Server-Struktur aufgebaut. Dies erlaubt die Installation und den Betrieb auf beliebigen windowsbasierten IT-Umgebungen und ermöglicht einen parallelen, unabhängigen Zugriff von beliebigen Windows-Arbeitsplätzen ohne spezielle Installation einer proprietäreren Client-Software.
Der Roll-Out der Visualisierungssoftware erfolgt in mehreren Schritten. Version 1 ist seit Kurzem verfügbar und dient zunächst der Visualisierung des neuen DualGuard-S Zentralbatteriesystems. In späteren Versionen werden auch andere Systeme eingebunden sein.
VisionGuard erlaubt die vollständige Visualisierung, Steuerung und Konfiguration von bis zu 500 Notlichtsystemen, die wiederrum in der Lage sind, theoretisch bis zu 1.600.000 Notleuchten zu versorgen. Damit sind alle realen Anwendungsfälle selbst der größten Gebäude abgedeckt. Die erste Version der Visualisierungslösung ist für das neue Zentralbatteriesystem DualGuard-S konzipiert. Die Folgeversion ist für Oktober 2020 geplant und wird sukzessive die aktuell erhältlichen Notlichtsysteme ZB-S, AT-S+ und LP-STAR sowie das etablierte Einzelbatteriesystem CGLine+ abdecken.
VisionGuard ist in sechs unterschiedlichen Volumenlizenzmodellen erhältlich, wodurch sie sich gleichermaßen für kleine Projekte (z.B. Grundschulen) und große Projekte (z.B. Flughäfen) eignet. Das System liefert detaillierte Statusinformationen bis in die Ebene einzelner Leuchten hinab. Ein übersichtliches Dashboard zeigt auf einen Blick den aktuellen Projektstatus. Die Software erlaubt die Konfiguration von Benutzerkonten und die Zuweisung von vier verschiedenen Benutzerrollen. Außerdem können beliebig viele Clients unabhängig voneinander parallel arbeiten. Die E-Mail-Funktion sorgt dafür, dass Anwender Status E-Mails oder Alarmmeldungen sehr einfach und geräteunabhängig empfangen können. Durch das responsive Webdesign passt sich die Benutzeroberfläche automatisch unterschiedlichen Displaygrößen an, sodass problemlos mobile Anzeigen wie Tablets oder Smartphones für die Visualisierung genutzt werden können.
„Gebäude sind heute komplexer denn je, man denke etwa an Hochhäuser oder Flughäfen. Dort verliert man selbst im Normalbetrieb schnell einmal den Überblick. Umso wichtiger ist es, dass im Notfall eine schnelle und sichere Evakuierung sichergestellt ist. Gebäudebesitzer und -betreiber haben die gesetzliche, aber auch die moralische Verantwortung, einer einwandfreien Notbeleuchtung“, so Lackner. „Dabei sind die Sicherheitssysteme in Gebäuden heutzutage selbst hochkomplex. Leuchten, Batterien und anderen Komponenten müssen alle jederzeit einwandfrei funktionieren. Mit dem Zentralbatteriesystem DualGuard sorgen wir für eine ausfallsichere Stromversorgung und die VisionGuard-Software bietet einen umfassenden Überblick und einfache Wartung aller Systeme.“
