Jubiläum bei OBO: Seit 50 Jahren sorgen die OBO-Überspannungsschutzsysteme für Sicherheit in verschiedenen Installationsumgebungen. Als System-Komplettanbieter stellt OBO ein Überspannungsschutz-Portfolio zur Verfügung, dessen Komponenten ideal ineinandergreifen.
So lassen sich Gebäude und Anlagen wirksam schützen. Dabei stehen die OBO-Lösungen für geprüfte Markenqualität, Kompetenz und marktgerechte Preise.
Gegen Überspannungen
OBO hat verschiedene Überspannungsableiter entwickelt, mit denen Gebäude und Anlagen mit unterschiedlichsten Anforderungen geschützt werden können. Dazu zählen der V50 Kombiableiter vom Typ 1+2, der Überspannungsableiter V20 vom Typ 2 und der V10 Compact 2.0 ebenso wie der MCF-NAR Kombiableiter. Die Überspannungsableiter verhindern zuverlässig Überspannungen durch Blitzereignisse und Schalthandlungen, durch die elektronische Geräte oder Datenleitungen geschädigt werden könnten.
Auch für den Überspannungsschutz von PV-Anlagen hat das OBO-Portfolio die passende Lösung parat: Zum Schutz des DC-seitigen Eingangs des Wechselrichters bietet OBO die mit Blitz- und Überspannungsschutz vorkonfektionierten Generatoranschlusskästen an. Die UV-beständigen Kästen überzeugen mit einer hohen Schutzklasse von IP66 und einer Stofffestigkeit von IK07. Besonders praktisch: Der Anschluss der Leitungen erfolgt über Klemmen mit Push-In Technologie.
Die drei Helden gegen Überspannungen
V50 Blitzstrom-Kombiableiter (T1+T2): Schützt Gewerbe- und Wohngebäude
Die Überspannungsschutzgeräte der V50-Serie haben ein Blitzstromableitvermögen von 50 kA (12,5 A / Pol). Sie sind für den Blitzschutzpotentialausgleich nach ÖVE/ÖNORM EN 62305 (IEC 62305) und für die Blitzschutzklassen III konzipiert. Am Speisepunkt des Gebäudes installiert, bieten sie eine Anlagensicherung bis 160 A ohne separate Vorrichtung. Typische Einsatzorte für die V50-Serie sind Büros, Gewerbeimmobilien und Wohnhäuser mit äußerem Blitzschutz-System oder Freileitungseinspeisung, wo sie für einen normkonformen Schutz sorgen.
Überspannungsableiter V20 (Typ 2): Unser universelles Meisterstück
Die Ableiterserie V20 vom Typ 2 für den Überspannungsschutz nach VDE 0100-443 (IEC 60364-4-44) darf bei Gebäuden ohne äußeres Blitzschutz-System bereits in der Hauptverteilung (Nachzählerbereich) eingesetzt werden. Ein möglicher weiterer Einsatzort sind Unterverteilungen und Schaltschränke des Gebäudes. Mit einem Gesamtableitvermögen von 60 kA (20/40 kA/Pol) sind die V20-Überspannungsschutzgeräte zusätzlich für den Einsatz in Anlagen mit erhöhten Sicherheitsanforderungen gemäß DIN VDE 0100-534 geeignet. Die V20-Ableiter sind bis 160 A Anlagenabsicherung ohne separate Vorsicherung einsetzbar

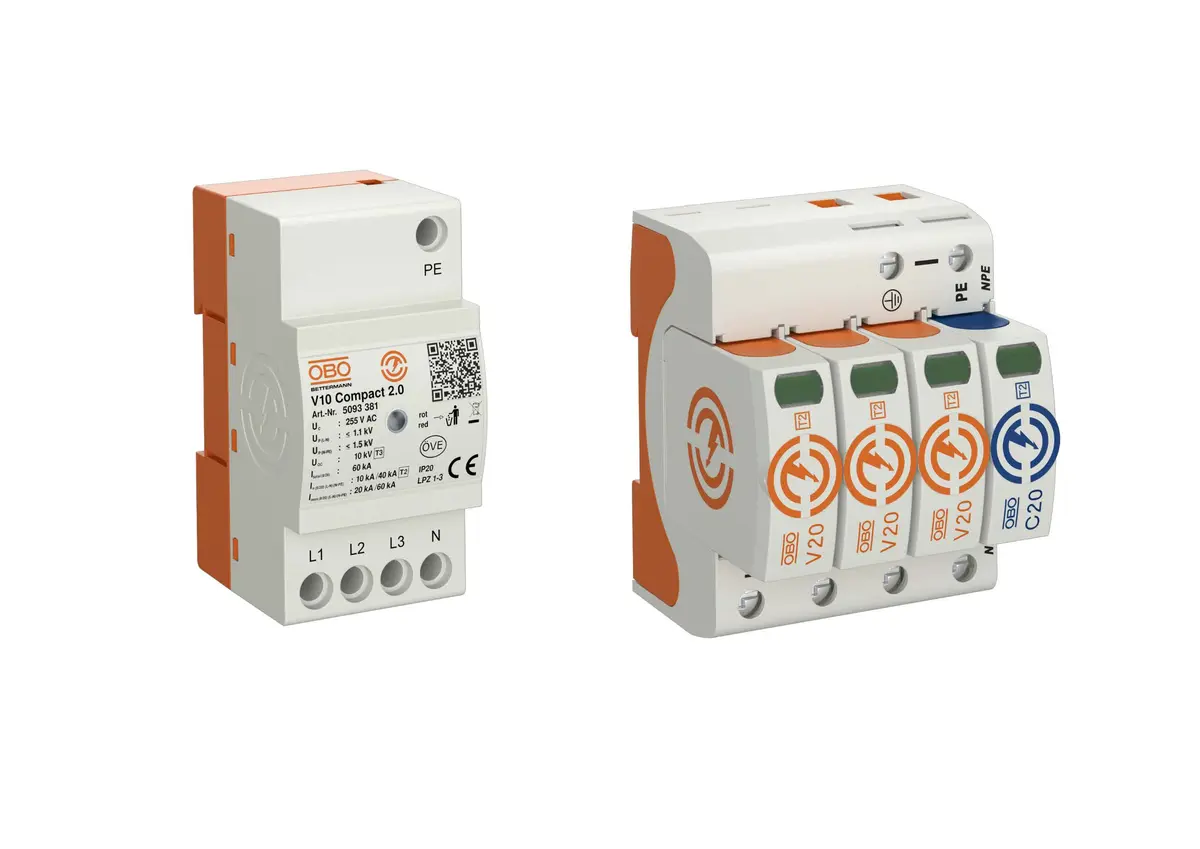

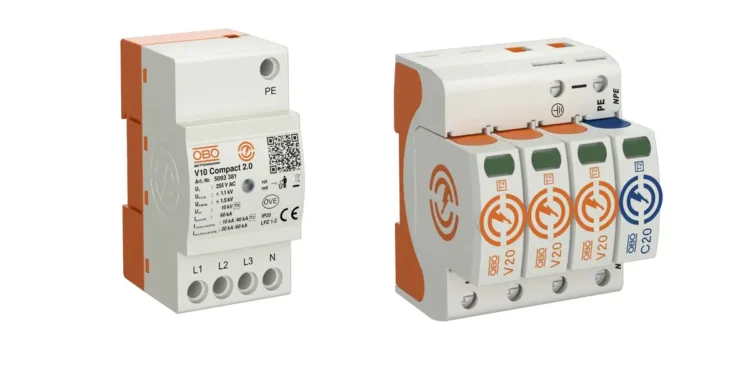

V10 Compact 2.0 (Typ 2+3): Der kompakte Überspannungsschutz für Wohngebäude
Das kompakte Überspannungsschutzgerät des Typs 2+3 hat ein Ableitvermögen von bis zu 60 kA (8/20) total. Es bietet eine integrierte 3+1-Lösung für TN und TT-Netz-Systeme auf 45-mm-Modulbreite und verfügt über eine hochleistungsfähige Varistortechnik. Der V10 Compact 2.0 ist nicht nur ein Ableiter für den Einsatz in der Unterverteilung, sondern darf auch in der Hauptverteilung eingesetzt werden. Dies allerdings ausschließlich im Nachzählerbereich und in Anlagen ohne äußeres Blitzschutzsystem. Er ist auch geeignet als Geräteschutz von Drehstromsystemen.
