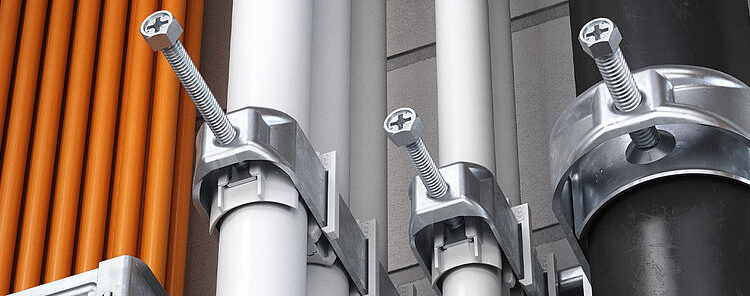

OBO hat das Bügelschellen-Portfolio komplett überarbeitet und noch weiter optimiert. Das Ergebnis: Die Bügelschellen sind jetzt noch anwendungs- und installationsfreundlicher und auch ihr Halt wurde noch einmal deutlich verstärkt. Zahlreiche Installationsherausforderungen lassen sich so meistern.
OBO verfügt über langjährige Expertise im Bereich Bügelschellen und hat die Optimierung des Portfolios gemeinsam mit Kunden entwickelt und umgesetzt. So stellen wir sicher, dass die Bügelschellen passgenau die Bedürfnisse der Anwender in der Praxis erfüllen. Zahlreiche Herausforderungen lassen sich so meistern: Leitungen, Kabel und Rohre können mit den OBO Bügelschellen effizient und zuverlässig auf Profilschienen und Kabelleitern befestigt werden aber auch eine sichere Montage an Winkel- und Flacheisen sowie auf Rundprofilen ist problemlos möglich.
Durchdacht bis ins Detail
Die OBO Bügelschellen stehen mit robusten Oberflächen und in edlen Materialien zur Verfügung: Sie sind in den Ausführungen Aluminium (ALMG3), Edelstahl A2, Edelstahl A4 und Stahl mit tauchfeuerverzinkter Oberfläche erhältlich.
Zu den weiteren Optimierungen zählen: Ein Anzugsdrehmoment von 2-4 Nm, ein vergrößerter Spannbereich sowie Anpassungen der Schrauben, der Druckwanne und der Schellenkörper. Die Schrauben haben nun alle ein durchgehend eingängiges Gewinde und den gleichen Kopf (SW10). Die Druckwanne sorgt mit erhöhter Materialstärke für einen besseren Halt und steht als Metall- und Kunststoffdruckwanne zur Verfügung. Beim Schellenkörper wurde durch ein neues Tiefziehverfahren eine stabilere Schraubenverbindung erreicht, so dass die Kräfte durch die neue Geometrie nun auf den gesamten Schellenkörper wirken. Eine Verstärkung im oberen Bereich sorgt zusätzlich für eine einfachere Montage.
Optimiertes Portfolio
Das Bügelschellen-Portfolio wurde nicht nur hinsichtlich der Materialvielfalt optimiert, sondern auch in weiteren Punkten, durch die das Installieren der Bügelschellen noch einfacher wird als bisher. Dazu zählen:
- Schrauben:
- Gleicher Kopf (SW10) bei allen Schrauben (M6/M8)
- Durchgehend eingängiges Gewinde
- FT-Schraube mit Güte 8.8
- Druckwanne:
- Erhöhte Materialstärke für bessern Halt
- Ausführungen in PP oder Metall erhältlich
- Metalldruckwanne mit abgerundeten Kanten sorgt für mehr Kabelschutz
- Schellenkörper:
- Verstärkung im oberen Bereich sorgt für eine einfachere Montage
- Stabilere Schraubenverbindung durch Tiefziehverfahren: Die Kräfte wirken so auf den kompletten Schellenkörper
- Große Auswahl mit sechs verschiedenen Standard-Fußformen
- Griffmulde verbessert die Haptik bei der Montage
Die passende Bügelschelle für jede Installation
Mit einer Vielzahl an Größen und Varianten bietet das OBO-Portfolio für jede Installationssituation die passende Bügelschelle. Insgesamt stehen sechs verschiedene Haupt-Fußformen zur Verfügung, die sich allesamt für die Montage im Innen- und Außenbereich eignen:
- N-Fuß: Zur vertikalen und horizontalen Montage an einer C-Profilschiene, Schlitzweite 11–12 mm
- H-Fuß: Zur vertikalen und horizontalen Montage an einer C-Profilschiene, Schlitzweite 16–17 mm
- U-Fuß: Zur vertikalen und horizontalen Montage an einer C-Profilschiene, Schlitzweite von 18–22 mm
- W-Fuß: Zur vertikalen und horizontalen Montage an einem Winkeleisen bis < 40 mm
- F-Fuß: Zur vertikalen und horizontalen Montage an Flacheisen mit 4-12 mm Materialstärke
- RS-Fuß: Zur vertikalen und horizontalen Montage an Rundprofilen mit einem Durchmesser von bis 22 mm
Alle Vorteile der OBO Bügelschellen im Überblick:
- Einfachere Handhabung bei der Installation
- Schnellere Montage mit weniger Aufwand und geringeren Kosten
- Mehr Halt und mehr Stabilität. Das bedeutet: Mehr Sicherheit.
- Hohe Materialqualität, Funktionssicherheit und Materialbeständigkeit
- Vielfältige Materialtypen und Oberflächen
- Große Auswahl an Fußformen für die verschiedensten Anwendungen
- Funktionserhaltklassen E30 bis E90
- Sonderlösungen lassen sich problemlos realisieren
- Metall- und Kunststoffdruckwanne
